ZN12-12系列戶內高壓真空斷路器

產品概述:

·產品概述
? ? ?ZN12-12系列真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備，是引進德國西門子公司技術制造的產品。
? ? ?本斷路器結構的操動機構為彈簧儲能式，可以用交流或直流操作，亦可用手動操作。本斷路器結構簡單，開斷能力強，壽命長，操動功能齊全，無爆炸危險，維修簡便，適用于作發電廠、變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。本產品符合GB1984-89《交流高壓斷路器》標準。
本斷路器結構的操動機構為彈簧儲能式，可以用交流或直流操作，亦可用手動操作。本斷路器結構簡單，開斷能力強，壽命長，操動功能齊全，無爆炸危險，維修簡便，適用于作發電廠、變電所等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。本產品符合GB1984-89《交流高壓斷路器》標準。

·使用環境(真空斷路器3AF型(ZN12-12系列))
1．環境溫度：不高于+40℃，不低于-25 (-40℃)*。
2．海拔高度：不超過2000m。

·主要技術參數(真空斷路器3AF型(ZN12-12系列))

項目	單位	單位
		I	ll	lIl	lV	V	Vl	VII	VIII	IX	X
額定電壓	kV	12	12	12	12	12	12	12	12	12	12
額定電流	A	1250	1600	2000	2500	1600	2000	3150	1600	2000	3150
額定短路開斷電流	kA	31.5	31.5	31.5	31.5	40	40	40	50	50	50
動穩定電流(峰值)	kA	80	80	80	80	130	130	130	140	140	140
4S熱穩定電流(50kA為3s)	kA	31.5	31.5	31.5	31.5	40	40	40	50	50	50
額定短路關合電流(峰值)	kA	80	80	80	80	100	100	100	125	125	125
額定短路電流開斷次數	次	50				30			12
額定操作順序	?	分-0.3s-合分-180s-合分							分-0.3s-合分-180s-合分
額定雷電沖擊耐受電壓(全波)	kV	5
額定短時工頻耐受電壓(1min)	kV	42
合閘時間	ms	≤75
分閘時間	ms	≤60(50)
機械壽命	次	20000(I～IV) 10000(V-X)
額定電流開斷次數	次	20000(I～lV) 10000(V-X)
儲能電動機功率	W	275
儲能電動機額定電壓	V	110 220
儲能時間	s	≤15
合閘電磁鐵額定電壓	V	AC、DC：110 220
分閘電磁鐵額定電壓	V	AC、DC：110 220
儲能式分勵脫扣器額定電壓	V	AC、DC：110 220
失壓脫扣器額定電壓	V	AC、DC：110 220
過流脫扣器額定電流	A	5
輔助開關額定電流	A	AC10 DC5

注：括號數值為用儲能式脫扣器分閘時的時間。

·機械特性調整參數(真空斷路器3AF型(ZN12-12系列))

項目	單位	技術參數
		I,II,III,IV			V,Vl,Vll	VII,IX,X
觸頭行程?	mm	11±1			11±1	11±1
觸頭超行程	mm	8±2			8±2	4+1 -0.5
合閘速度	m/s	0.6～1.4
分閘速度	m/s	1.0～1.8
觸頭合閘跳閘時間	ms	≤2
相間中心距離	mm	210±1.5	230±1.5	250±1.5	275±1.5	280±1.5
三相觸頭合分閘同期性	ms	≤2
每相回路電阻	μΩ	≤35

注：合閘速度指觸頭最后6mm時的平均速度，分閘速度指觸頭剛分6mm時的平均速度。

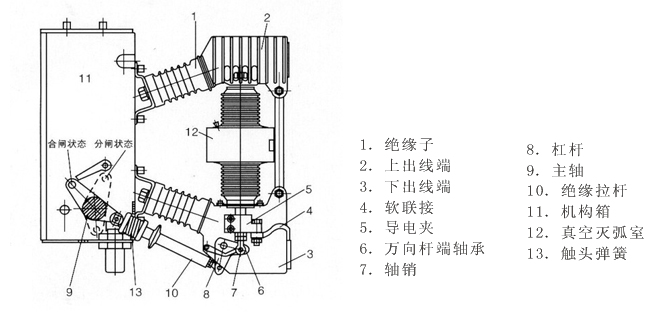

進口滅弧室的觸頭開距西門子公司為8±1mm(31.5kA、40Ka)；美國西屋公司為8 mm(31.5kA)；8±1mm(40kA)。·總體結構圖(真空斷路器3AF型(ZN12-12系列))
